三十萬級潔凈棚安裝與使用要求全解析
深入解析ISO 8級潔凈棚安裝規范與使用標準，確保潔凈環境穩定可靠運行
三十萬級潔凈棚（ISO 8級）作為工業環境中應用最廣泛的潔凈等級，其安裝質量和使用規范直接關系到生產環境的穩定性和產品質量。本文基于ISO 14644標準和GB 50073規范，結合Deiiang?多年工程實踐經驗，詳細解析三十萬級潔凈棚的安裝要求、技術標準和使用規范，為各行業用戶提供專業技術指導。Deiiang?產品設計師Jason.peng強調："規范的安裝和正確的使用是確保潔凈棚長期穩定運行的基礎。"
三十萬級潔凈棚安裝技術要求
根據ISO 14644-4:2019和GB 50073-2013標準，三十萬級潔凈棚的安裝需要滿足以下技術要求，確保系統穩定運行和潔凈度達標。
FFU風機過濾單元安裝規范
FFU（風機過濾單元）是潔凈棚的核心部件，安裝需符合以下規范：
頂部FFU安裝應保證滿布率≥40%，單元間縫隙≤2mm。采用Deiiang?專利密封技術，泄漏率＜0.01%。FFU風速控制在0.35-0.45m/s，不均勻度≤20%。安裝時需進行氣流流型測試，確保氣流組織均勻，避免渦流產生。FFU機組應采用模塊化設計，單臺功率≤0.25kW，噪聲級≤65dB(A)。Deiiang? FFU采用EC直流無刷電機，效率＞85%，比傳統AC電機節能30%以上。

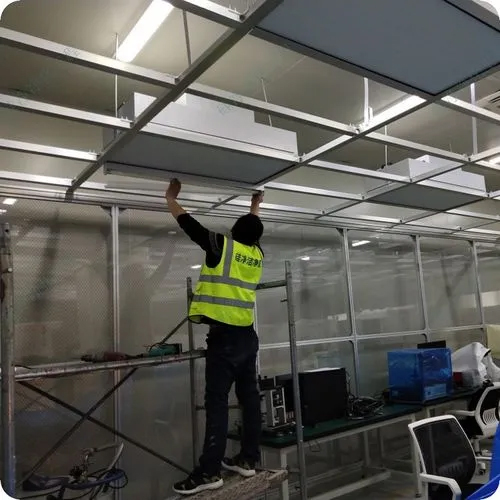

框架結構安裝標準
潔凈棚框架結構安裝需滿足強度、穩定性和潔凈度要求：
工業鋁型材框架采用6063-T5標準，截面尺寸至少40×40mm，壁厚≥1.5mm。立柱垂直度偏差≤1/1000，整體水平度偏差≤2mm/3m。不銹鋼方通框架選用304材質，厚度≥1.2mm，焊接處打磨光滑無毛刺。鐵方通噴塑框架需先進行磷化處理，再采用環氧樹脂靜電噴涂，膜厚60-80μm。Deiiang?框架系統采用模塊化設計，安裝精度可達±0.5mm，比傳統方法提高安裝效率40%。
圍護結構安裝要求
防靜電簾和隔離結構安裝需滿足潔凈度和安全性要求：
防靜電簾采用PVC基材，表面電阻10^6-10^9Ω，厚度0.8-1.0mm，透光率≥80%。安裝時簾布重疊量≥100mm，底部離地高度20-30mm。鋼化玻璃隔斷采用8-10mm厚度，安裝縫隙采用硅酮密封膠密封，膠縫寬度3-5mm。所有連接部位應采用圓弧過渡，半徑≥3mm，避免積塵。Deiiang?防靜電簾使用壽命可達8年，抗靜電性能衰減率＜5%/年。
照明系統安裝規范
潔凈棚照明系統需滿足照度要求和潔凈度標準：
采用專用凈化燈具，LED光源色溫4000-5000K，顯色指數Ra≥80。照度標準：一般區域≥300lx，工作區域≥500lx，均勻度≥0.7。燈具安裝應采用嵌入式設計，與吊頂平齊，避免積塵。燈具效率＞90%，功率密度≤5W/m2。Deiiang?凈化專用燈具采用全密封設計，表面光滑易清潔，使用壽命50,000小時以上。
過濾器系統配置與安裝標準
過濾器系統的正確配置和安裝是確保潔凈棚性能的關鍵。根據ISO 29463和EN 1822標準，三十萬級潔凈棚過濾器配置需滿足以下要求。
多級過濾器配置方案
三十萬級潔凈棚應采用三級過濾系統：
初級過濾器：G4等級，計重效率≥90%，初始阻力≤50Pa。安裝在空調機組進風口，保護后端設備。中效過濾器：F8等級，0.4μm顆粒效率≥65%，初始阻力≤80Pa。設置在送風管道中段，延長高效過濾器壽命。高效過濾器：H13等級，0.3μm顆粒效率≥99.95%，初始阻力≤250Pa。作為末端過濾器，確保送出空氣潔凈度。過濾器配置計算公式：Q = A × V × 3600，其中Q為風量(m3/h)，A為過濾器面積(m2)，V為面風速(m/s)。
過濾器安裝技術要求
過濾器安裝質量直接影響系統性能和潔凈度：
高效過濾器安裝前需進行檢漏測試，透過率≤0.01%。安裝框架平整度偏差≤1mm/m，過濾器與框架間采用閉孔海綿密封條壓縮密封，壓縮量25-30%。過濾器更換壓差標準：初效ΔP≥250Pa，中效ΔP≥300Pa，高效ΔP≥450Pa。Deiiang?采用專利安裝系統，確保過濾器安裝泄漏率＜0.005%，遠超行業0.01%的標準要求。
風量平衡與壓差控制
系統風量平衡和壓差控制是確保潔凈度的關鍵：
三十萬級潔凈棚換氣次數≥15次/h，根據房間體積計算總送風量。潔凈區與非潔凈區壓差≥10Pa，相鄰不同級別區域壓差≥5Pa。采用變風量閥調節各支管風量，偏差控制在±5%以內。Deiiang?智能控制系統可實時監測壓差，自動調節風機轉速，保持壓差穩定在±1Pa范圍內。
使用規范與維護要求
正確的使用和定期維護是確保潔凈棚長期穩定運行的關鍵?；贗SO 14644-2標準，三十萬級潔凈棚的使用和維護需遵循以下規范。
日常使用操作規程
潔凈棚日常使用需建立嚴格的操作規程：
人員進入前需經過更衣程序，穿戴潔凈服、帽子和鞋套。物料進入需通過傳遞窗，進行表面清潔處理。工作時保持門簾關閉，減少外部污染進入。設備表面每日用異丙醇溶液（濃度70%）擦拭消毒。溫濕度控制：溫度20-26℃，濕度45-65%，波動范圍±2℃/±5%RH。Deiiang?建議建立SOP標準操作程序，確保操作規范統一。
監測與記錄要求
建立完善的監測體系，確保環境參數穩定：
壓差監測：每4小時記錄一次，潔凈區與非潔凈區壓差≥10Pa。粒子計數：每日進行一次，≥0.5μm顆粒濃度≤10,200,000個/m3。溫濕度記錄：每2小時記錄一次，控制在規定范圍內。過濾器阻力：每周檢查記錄，初效ΔP≥250Pa時更換。Deiiang?智能監控系統可自動記錄所有參數，數據保存期限≥3年。
維護保養計劃
制定科學的維護計劃，確保設備正常運行：
每日：表面清潔、壓差檢查、運行參數記錄。每周：過濾器表面清潔、燈具檢查、門簾密封檢查。每月：風機軸承潤滑、電機檢查、控制系統校準。每季度：過濾器效率測試、潔凈度驗證、系統全面檢查。每年：系統全面維護、過濾器更換、性能全面測試。Deiiang?建議建立預防性維護體系，基于設備運行數據預測維護需求。
應急處理程序
建立應急預案，確保異常情況及時處理：
壓差異常：立即檢查過濾器阻力、門窗密封和風機運行狀態。潔凈度超標：排查污染源，增加清潔頻次，必要時更換過濾器。設備故障：?jiǎn)?dòng)備用設備，聯系專業維修人員。停電應急：UPS電源至少維持30分鐘運行，保證產品安全。Deiiang?建議每半年進行一次應急演練，確保人員熟悉處理程序。
技術總結與實施建議
三十萬級潔凈棚的安裝和使用是一個系統工程，需要綜合考慮技術標準、操作規范和維護要求。Deiiang?產品設計師Jason.peng基于多年實踐經驗，提出以下實施建議：
1. 設計階段充分考慮使用需求：根據產品特性和工藝要求，確定合適的潔凈度等級和設備配置。三十萬級潔凈棚適用于大多數工業環境，投資回報率較高。
2. 嚴格遵循安裝規范：按照ISO標準和行業規范進行安裝，確?？蚣芙Y(jié)構穩固、密封性能良好、氣流組織合理。Deiiang?建議采用模塊化設計，便于后期擴展和維護。
3. 建立完善的管理體系：制定詳細的操作規程、維護計劃和應急預案，確保潔凈棚長期穩定運行。建議采用智能化監控系統，提高管理效率。
4. 注重人員培訓：定期對操作人員進行培訓，確保其熟悉設備操作和維護要求。Deiiang?提供全面的技術培訓服務，幫助客戶建立專業團隊。
5. 持續改進優化：基于運行數據進行系統優化，不斷提高設備性能和能效水平。實際案例顯示，通過優化運行參數，可降低能耗20-30%。
通過科學的安裝、規范的使用和定期的維護，三十萬級潔凈棚可以為各行業提供穩定可靠的潔凈環境。Deiiang?提供的整體解決方案已成功應用于電子、醫藥、食品等多個行業，取得了顯著的經濟和技術效益。
參考文獻
- ISO 14644-1:2015《潔凈室及相關受控環境 第1部分：按粒子濃度劃分空氣潔凈度等級》
- ISO 14644-4:2019《潔凈室及相關受控環境 第4部分：設計、建造和啟動》
- GB 50073-2013《潔凈廠房設計規范》
- GB 50457-2019《醫藥工業潔凈廠房設計標準》
- JGJ 71-2017《潔凈室施工及驗收規范》
- ISO 14644-2:2015《潔凈室及相關受控環境 第2部分：證明持續符合ISO 14644-1的監測要求》
- GB/T 25915.1-2021《潔凈室及相關受控環境 第1部分：空氣潔凈度等級》
- Deiiang?技術白皮書：《潔凈棚安裝與使用規范》，2023年版
