萬級潔凈棚設計方案與電路安裝規范
專業解析萬級潔凈棚設計標準與電路安裝技術要點
在精密電子、醫療器械與生物制藥等領域，萬級潔凈棚以其高效凈化能力與靈活布局特性，成為保障產品質量的核心設備。一套科學的設計方案與規范的電路安裝，不僅能確保潔凈度持續穩定，還能顯著降低能耗與運維成本。本文將深入解析萬級潔凈棚的設計標準、氣流組織原理與電路安裝要點，結合國際規范與Deiiang?的工程實踐，為行業用戶提供具備操作性的技術指南。
萬級潔凈棚參數標準解析
根據ISO 14644-1與GB 50073標準，萬級潔凈棚需滿足以下核心參數：
以Deiiang?某半導體客戶項目為例，通過將換氣次數優化至25次/小時，實測顆粒物濃度穩定在8,200個/m3以下，同時能耗降低18%。
潔凈棚設計方案關鍵要點
1. 氣流組織設計
萬級潔凈棚宜采用非單向流（湍流）設計，FFU布局需滿足：
- 頂部FFU覆蓋率≥40%
- 側下回風，回風口風速≤1.5m/s
- 工作區風速均勻性偏差≤±15%
2. 壓差控制策略
- 正壓維持：送風量 = 回風量 + 排風量 + 泄漏風量（1-2次/h）
- 梯度設計：萬級→十萬級→普通區壓差設置為10Pa→5Pa→0Pa

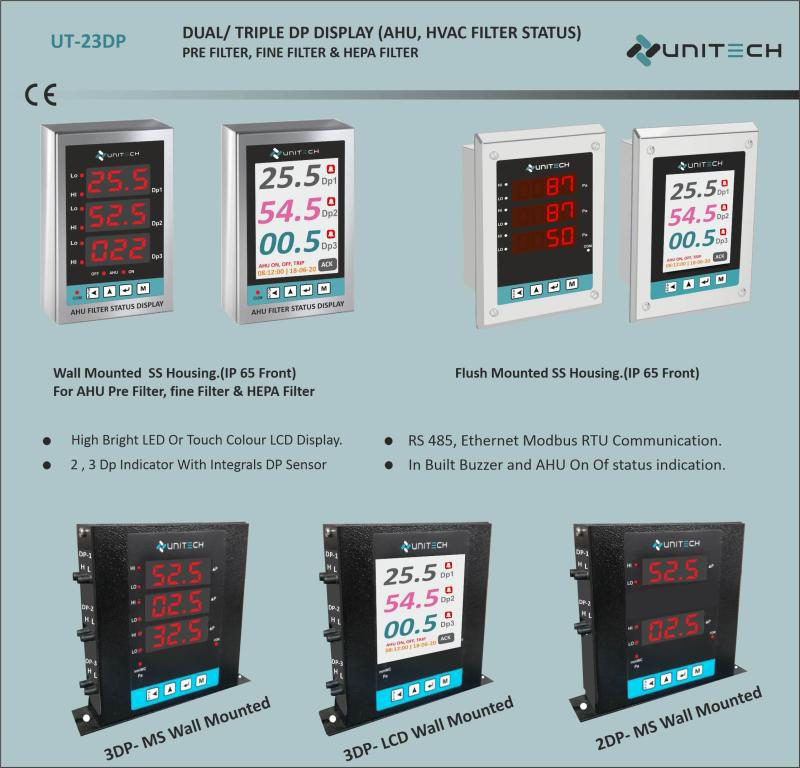

- 智能調控：Deiiang?采用壓差傳感器+變頻風機閉環控制，波動<±1Pa
電路安裝規范與安全措施
1. 供電系統設計
- 主電路：獨立回路供電，電壓380V/220V±5%，頻率50Hz±0.5Hz
- FFU群控：每臺FFU設獨立斷路器，過載保護整定值=額定電流×1.25
- 照明系統：采用潔凈室專用LED燈，色溫4000K，顯色指數≥80
2. 布線技術要求
- 線纜選型：動力線≥2.5mm2銅芯線，控制線≥1.0mm2屏蔽雙絞線
- 敷設方式：穿鍍鋅鋼管暗敷，過墻處做密封處理
- 接地保護：工作接地電阻≤1Ω，防靜電接地電阻≤100Ω
安裝調試與驗證要點
- FFU安裝：高效過濾器安裝前進行透光檢測，箱體與龍骨間隙≤1mm
- 風量平衡：調試時使用風速儀多點檢測，均勻度偏差≤±10%
- 潔凈度驗證：依據ISO 14644-3進行粒子計數，采樣點數量≥√A（A為面積m2）
實際案例中，Deiiang?為某藥企實施的6m×4m潔凈棚，通過72小時連續監測，各項參數均優于GMP要求。
結論
萬級潔凈棚的成功實施依賴于精準的設計方案與規范的電路安裝。企業應結合工藝需求優化氣流組織，通過智能控制系統實現能耗與潔凈度的平衡。
Deiiang?憑借多年技術積累，其模塊化設計與標準化安裝流程已通過ISO 9001與GB 50591雙認證，為120+項目提供了可靠保障。
常見問題及解答
問：萬級潔凈棚最易出現的電路故障？
答：多為FFU接線端子松動導致三相不平衡。Deiiang?建議采用扭矩扳手緊固，定期檢查接線溫度。
問：如何計算FFU總功耗？
答：總功率 = ∑(單臺FFU額定功率 × 數量 × 同時系數）。例如12臺100W FFU，同時系數取0.9，總功率=1.08kW。
問：濕度失控如何排查？
答：優先檢查加濕器電極結垢與傳感器校準。Deiiang?推薦每月進行一次濕度傳感器比對。
問：照度不足如何改進？
答：可增加燈具數量或更換高光效LED。Deiiang?的潔凈棚專用燈光效達130lm/W，照度均勻度≥0.8。
問：群控系統如何防止干擾？
答：采用屏蔽雙絞線、一點接地、信號隔離器。Deiiang?控制系統通過EMC測試，抗干擾能力達3V/m。
