十萬級網格簾無塵棚潔凈度標準與造價分析
局部凈化解決方案 · 模塊化設計 · 成本效益分析
在現代精密制造與無菌生產環境中,十萬級網格簾無塵棚憑借其卓越的局部凈化能力、靈活的模塊化設計和顯著的成本優勢,成為電子、制藥、食品等行業的首選解決方案。
本文將深入解析十萬級網格簾無塵棚的潔凈度標準、防靜電網格簾核心技術、材料構成及造價分析,結合國際標準與行業數據,為企業提供全面的技術參考與決策依據。Deiiang? 產品設計師 Jason.peng 指出:"十萬級網格簾無塵棚通過精準氣流組織與防靜電技術融合,實現了潔凈效率與經濟效益的完美平衡。"
十萬級網格簾無塵棚潔凈度標準解析
十萬級網格簾無塵棚的潔凈度等級嚴格遵循 ISO 14644-1:2015 國際標準,其核心指標為每立方米空氣中≥0.5μm的懸浮顆粒數不超過3,520,000個。這一標準的實現依賴于三大技術支撐:
- 氣流組織設計:采用頂部FFU送風、底部回風的垂直單向流模式,風速控制在0.35–0.45m/s,有效抑制顆粒物擴散;
- 過濾系統配置:配備B級高效過濾器(對≥0.5μm顆粒過濾效率≥99.99%),并搭配初效過濾器延長HEPA壽命;
- 壓差控制:棚內維持5–15Pa正壓,防止外部污染侵入。
根據 GB 50073-2013 潔凈廠房設計規范,十萬級潔凈區的換氣次數需≥15次/小時。以20m2無塵棚為例,送風量計算如下:
Q = 20m2 × 2.5m × 15次/h = 750m3/h
Deiiang? 在實際項目中通過CFD模擬優化氣流分布,將潔凈度穩定性提升至98.5%以上。

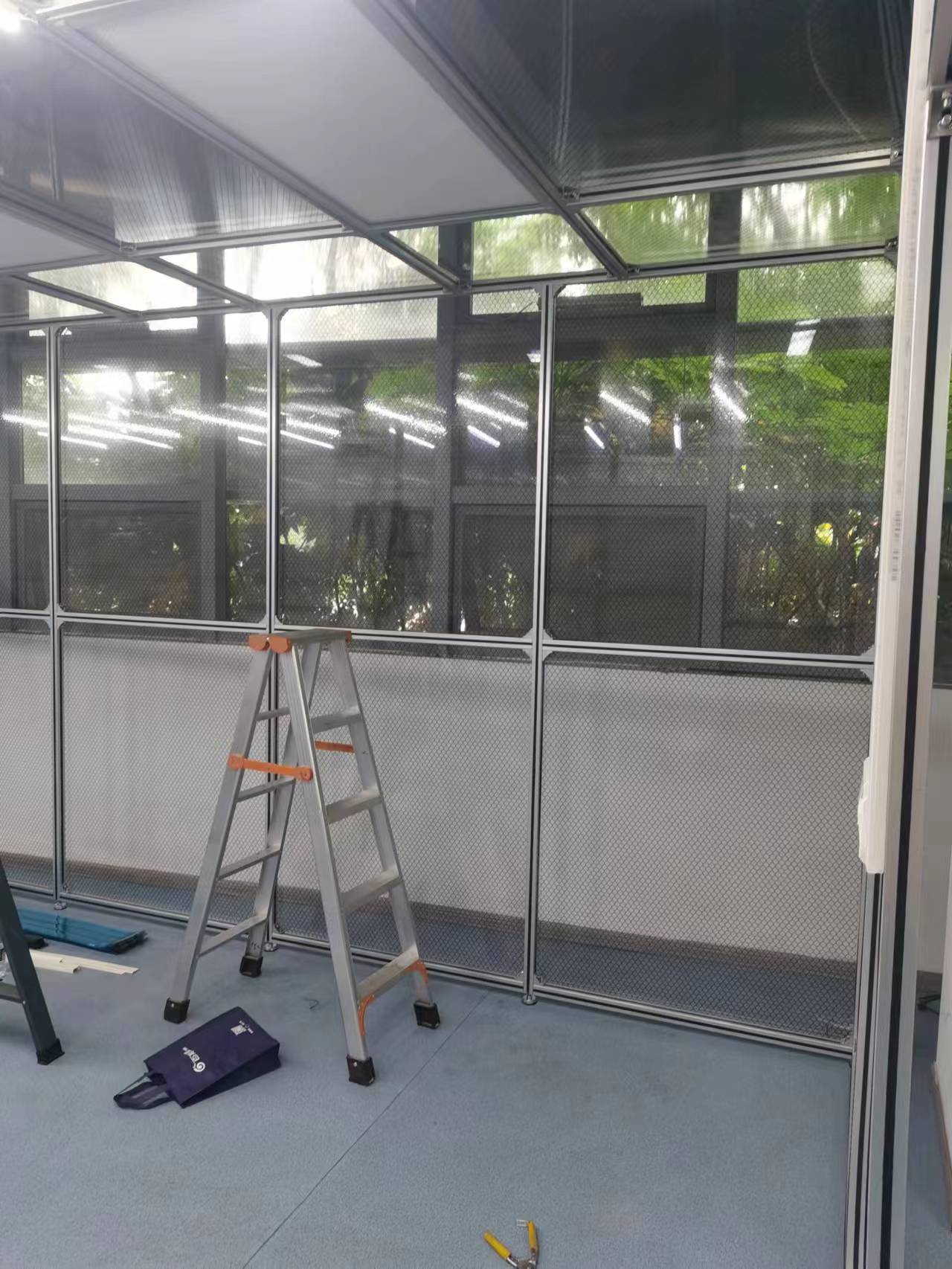

十萬級網格簾無塵棚結構示意圖
防靜電網格簾的材料特性與技術優勢
防靜電網格簾作為無塵棚的核心圍護材料,其性能直接關系到潔凈度維持與靜電防護效果:
材料參數
- 表面電阻:10?–10?Ω,符合 SJ/T 10694-2006 防靜電標準;
- 基材厚度:0.3mm PVC,透光率≥85%,抗拉強度≥18MPa;
- 環境適應性:耐溫范圍-30℃至+70℃,通過UL94-HB阻燃認證。
功能優勢
- 能源節約:與空調系統協同使用,減少冷氣流失,實測節電率達30–50%;
- 多場景適配:適用于電子車間(防靜電)、食品廠(防蟲)、實驗室(隔音)等;
- 耐久性:在Deiiang? 的加速老化測試中,材料性能保持穩定超過10,000小時。
十萬級網格簾無塵棚的造價構成與成本分析
十萬級網格簾無塵棚的造價受材料、面積、配置及自動化程度多重因素影響。以下是典型造價構成分析:
成本分項表
| 項目 | 標準配置(元/m2) | 高端配置(元/m2) |
|---|---|---|
| 框架(工業鋁材) | 800–1,200 | 1,500–2,000 |
| 防靜電網格簾 | 200–400 | 500–800 |
| FFU機組 | 1,000–1,500 | 2,000–3,000 |
| 控制系統 | 300–500 | 800–1,200 |
| 安裝與調試 | 400–600 | 800–1,000 |
| 合計 | 2,700–4,200 | 5,600–8,000 |
造價計算案例
以30m2十萬級無塵棚為例:
- 標準配置:30 × (800+300+1,000+300+400) = 30 × 2,800 = 84,000元
- 高端配置:30 × (1,800+700+2,500+1,000+900) = 30 × 6,900 = 207,000元
Deiiang? 項目數據顯示,選擇智能群控系統雖增加初期投資15%,但可通過能耗優化在18個月內收回附加成本。
無塵棚與潔凈室的綜合對比與選型建議
技術經濟性對比
| 指標 | 無塵棚 | 潔凈室 |
|---|---|---|
| 初始投資(元/m2) | 2,700–8,000 | 8,000–15,000 |
| 施工周期 | 3–10天 | 1–3個月 |
| 移動性 | 支持快速拆裝與移位 | 固定結構,改造困難 |
| 長期維護成本 | 較低(集中FFU維護) | 較高(系統復雜) |
選型建議
- 局部高潔凈需求:優先選擇無塵棚,如電子流水線、試劑分裝區;
- 全車間凈化:建議采用潔凈室,如GMP藥品生產車間;
- 預算受限場景:無塵棚成本僅為潔凈室的40–60%,且支持分階段投資。
得創坤靈建議
十萬級網格簾無塵棚通過模塊化設計、精準氣流控制與防靜電技術,為企業提供了高效、經濟的局部凈化方案。在選型過程中,需綜合評估潔凈等級、材料性能與全生命周期成本,優先選擇符合ISO標準與行業規范的產品。
Deiiang? 的解決方案融合智能控制與節能設計,產品設計師 Jason.peng 強調:"未來無塵棚將向預測性維護與能源管理一體化方向發展,通過數字化技術實現零故障運行與碳足跡優化。"
常見問題解答
1. 十萬級無塵棚是否需要獨立空調系統?
答:不一定。若建于潔凈室內可共享空調;獨立使用時建議搭配新風機組,否則棚內溫度可能升高3–5℃。
2. 防靜電網格簾的清洗頻率與方法?
答:每月用異丙醇擦拭1次,每季度深度清洗。表面電阻應每6個月檢測一次,偏差超過20%需更換。
3. 無塵棚的FFU壽命與更換成本?
答:FFU設計壽命為50,000小時,更換成本約單臺造價的40%。Deiiang? 提供智能預警系統,提前提示維護周期。
4. 是否支持潔凈等級升級?
答:是。通過更換高效過濾器與調整FFU風速,可從十萬級升級至萬級,改造成本約為初始投資的20–30%。
5. 無塵棚在食品行業的應用標準?
答:需符合 GB 50687-2011 食品工業潔凈用房規范,防靜電網格簾需通過NSF認證。
6. 如何驗證潔凈度是否持續達標?
答:建議每月進行粒子計數檢測,關鍵區域每周一次,依據ISO 14644-2標準執行。
7. 無塵棚的噪音控制標準是什么?
答:棚內噪音應≤65 dB(A),Deiiang? 通過FFU群控與消聲設計可將噪音控制在55 dB(A)以下。
8. 造價中是否包含電氣改造費用?
答:通常不包含。需額外預算配電系統(約200–500元/m2),具體取決于FFU數量與控制系統復雜度。
